Conectores

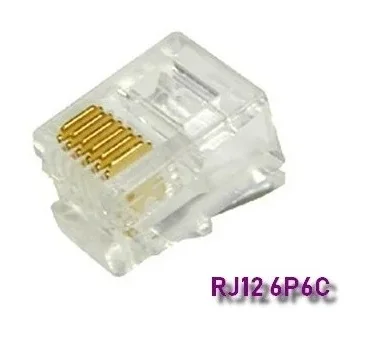

Conectores RJ45, RJ11 y RJ12 para terminar tus cables de red y telefonía.
Conectores macho y hembra para par trenzado en distintas categorías. Imprescindibles para montar latiguillos y rosetas en cualquier instalación de voz y datos.
Conectores RJ45 macho y hembra

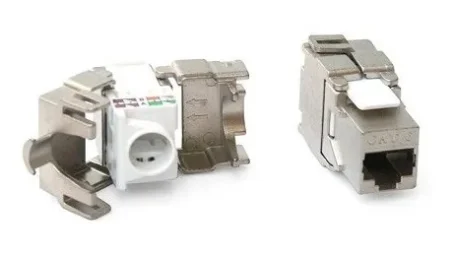

Los conectores RJ45 son los terminales de 8 contactos del cable de red. El conector RJ45 macho se crimpa en la punta del cable para hacer latiguillos; el conector RJ45 hembra (keystone, al que muchos electricistas llaman «dado») se monta en las tomas de pared, en las cajas de suelo y en los patch panels. En esta categoría tienes conectores de categoría 5e, 6, 6A y 7, sin apantallar (UTP) y apantallados (FTP/STP), además de conectores dobles hembra para paneles de parcheo.
¿Cómo elegir el conector RJ45 adecuado?
El conector debe ser de la misma categoría y del mismo tipo que el cable: con cable Cat 6 UTP, conector Cat 6 UTP; con cable apantallado, conector apantallado. Después, elige el montaje:
| Tipo | Cómo se monta | Para qué |
|---|---|---|
| Macho para crimpar | Con crimpadora RJ45 | Latiguillos a medida y cables de equipos. |
| Hembra con insertadora (180º o 90º) | Con herramienta de impacto | Tomas de pared y patch panels; los de 90º salen en ángulo y dejan sitio al cable. |
| Hembra sin herramienta | Se cierra la tapa a presión | Instalación rápida, sin insertadora. |
| Doble hembra | Une dos latiguillos | Paneles de parcheo pasantes y alargar cables. |
Para crimpar los machos necesitas una crimpadora RJ45, y para comprobar el resultado, un tester de red. En esta categoría también encontrarás conectores MC4 (IP67) para instalaciones solares fotovoltaicas.
Preguntas frecuentes sobre conectores RJ45
¿Qué es un dado RJ45?
«Dado» es el nombre que muchos electricistas dan al conector RJ45 hembra tipo keystone: la pieza que se monta en la toma de pared o en el patch panel y en la que se enchufa el latiguillo. Se conecta con una insertadora o, en los modelos sin herramienta, cerrando su tapa.
¿Puedo usar un conector Cat 5e con cable Cat 6?
Funcionará, pero el enlace quedará limitado a Cat 5e y es posible que el hilo, más grueso, no encaje bien. Para mantener el rendimiento del cable, el conector debe ser de su misma categoría.
¿Qué diferencia hay entre un conector RJ45 de 180º y uno de 90º?
En el de 180º el cable entra por detrás, en línea con el latiguillo; en el de 90º entra en ángulo recto. El de 90º ocupa menos fondo y es útil en cajas y tomas con poco espacio detrás.

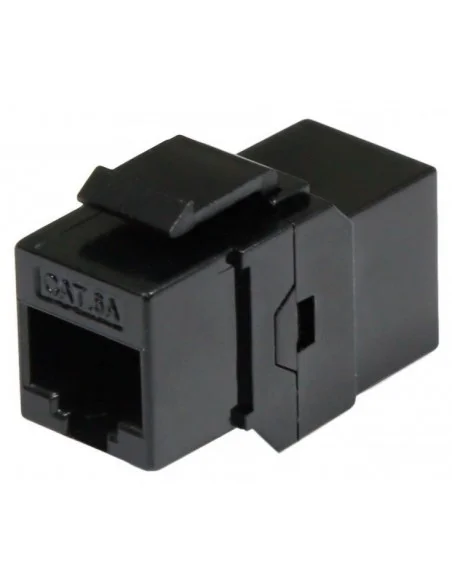

¿Para qué sirve un conector RJ45 doble hembra?
Une dos cables con conector macho, por ejemplo para alargar un latiguillo, y se usa también en los paneles de parcheo pasantes, donde se conecta un latiguillo por cada lado.
